Короткий ответ
Для металла нужна метка, рассчитанная на эту поверхность
Обычная UHF RFID-этикетка рассчитана на определённую электрическую среду. При установке вплотную к металлу поверхность отражает и изменяет электромагнитное поле, поэтому антенна метки может потерять рабочую настройку.
On-metal метки используют специальную конструкцию антенны, изолирующий слой или прочный корпус. Они предназначены для металлических объектов, но конкретный вариант всё равно проверяется на реальной детали, таре или оборудовании.
Каталожная дальность помогает составить короткий список, а рабочий результат определяют объект, место крепления, ориентация и считыватель.
Радиочастотная среда
Почему обычная метка меняет работу
Металлический объект становится частью радиочастотной системы и влияет на антенну метки.
Отражение поля
Металл отражает и перераспределяет электромагнитные волны вокруг объекта.
Изменение настройки
Электрические параметры антенны метки меняются при установке вплотную к поверхности.
Геометрия объекта
Края, изгибы, отверстия и соседние детали формируют другую картину поля.
Ориентация
Результат зависит от положения метки относительно антенны считывателя и направления движения.

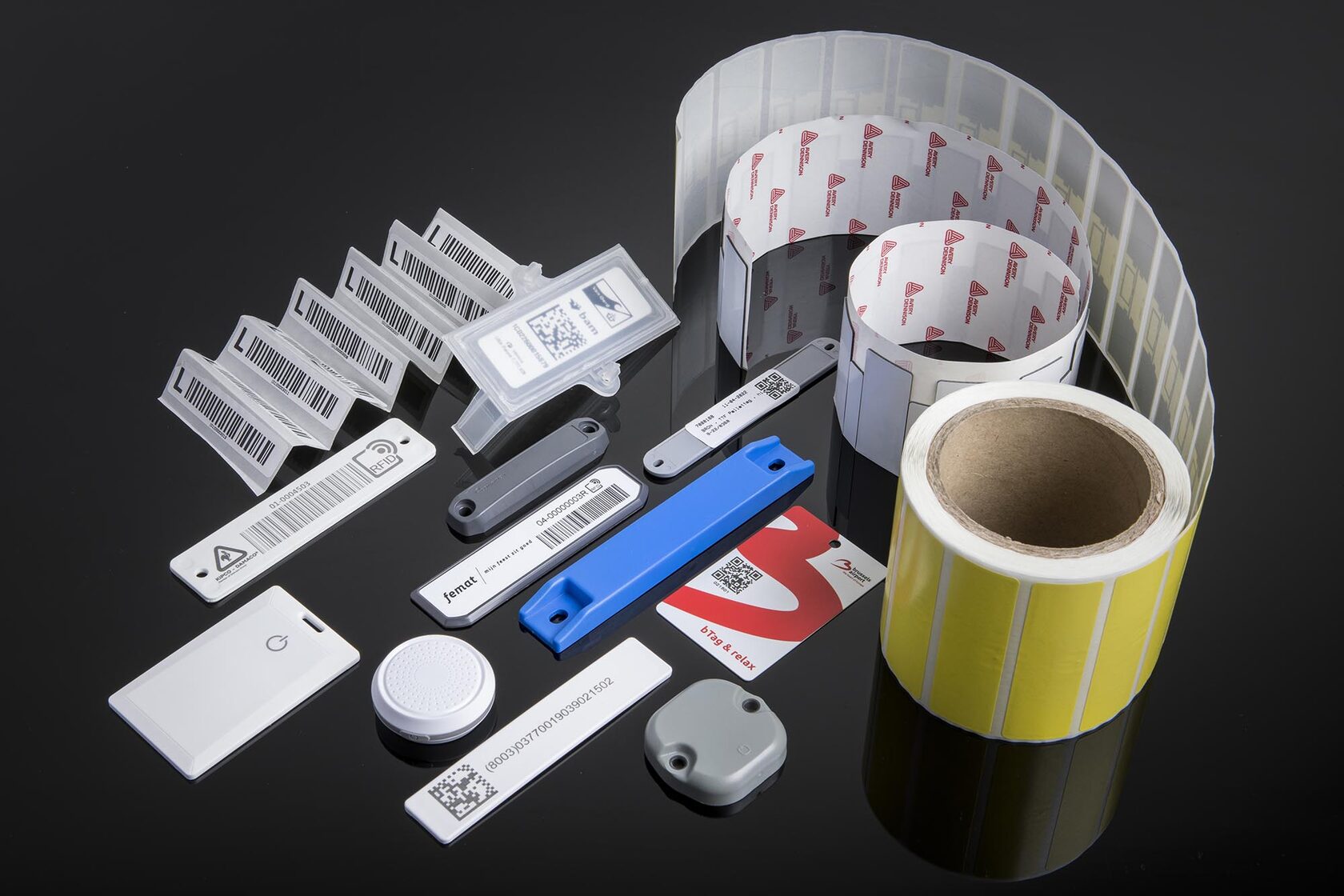

Конструкции
Какие метки применяются на металле
Форм-фактор выбирают по объекту, способу крепления и условиям эксплуатации.
On-metal этикетка
Специальный слой отделяет антенну от поверхности. Подходит, когда важны печать, серийное кодирование и компактное размещение.
Флажковая метка
Рабочая часть антенны отгибается от объекта. Используется для упаковки с фольгой и небольших металлических поверхностей.
Корпусная метка
Антенна и чип защищены корпусом. Крепление возможно промышленным клеем, винтами или заклёпками.
Встраиваемая метка
Размещается в подготовленном углублении или элементе конструкции и проверяется в итоговой геометрии объекта.
Техническое задание
Что определить перед выбором
Название «on-metal» ещё не означает, что любая такая метка одинаково подходит для всех металлических объектов.
- Материал, размеры, форма объекта и доступная площадь.
- Место установки и рабочая ориентация в операции.
- Требуемая дистанция, ручной или стационарный считыватель.
- Крепление: клей, винты, заклёпки или встраивание.
- Температура, влажность, улица, химия и механические нагрузки.
- Печать текста, штрихкода и требования к кодированию EPC.
- Рабочий частотный диапазон оборудования проекта.
Применение
Какие объекты маркируют
On-metal метки используют там, где идентификатор должен работать непосредственно на металлическом активе или таре.
Инструмент и оснастка
Контроль комплектности, выдачи и нахождения в рабочей зоне.
IT-оборудование
Серверы, компьютеры, стойки и инфраструктурные компоненты.
Возвратная тара
Контейнеры, кеги, баллоны и металлические транспортные единицы.
Медицина и лаборатории
Приборы и оборудование с регулярной инвентаризацией.
Производственные активы
Станки, узлы, формы, детали и ремонтные комплекты.
Транспортные компоненты
Детали и агрегаты, проходящие обслуживание и перемещение.
Проверка на объекте
Как сравнить несколько меток
Одинаковый сценарий для каждого кандидата отделяет реальный результат от каталожного обещания.
- Выбрать 2–3 кандидата
По поверхности, размерам, способу крепления и условиям эксплуатации.
- Закодировать EPC
Связать каждую метку с тестовой карточкой конкретного объекта.
- Закрепить в рабочем месте
Не держать метку в воздухе: тестировать после окончательного способа установки.
- Проверить оборудование
Использовать тот ручной терминал или стационарную антенну, которые планируются в процессе.
- Повторить рабочие положения
Измерить чтение с фактических дистанций, углов и скоростей перемещения.
- Собрать группу объектов
Проверить несколько одинаковых деталей или контейнеров вместе.
- Проверить соседние зоны
Зафиксировать нежелательные чтения и при необходимости скорректировать мощность и геометрию.
- Сохранить протокол
Сравнить варианты по заранее согласованным критериям и только затем выбирать партию.
Две разные среды
Металл и жидкости требуют разных решений
Оба материала влияют на UHF RFID, но делают это по-разному.
Металлические поверхности
Отражают и перераспределяют поле. Применяются on-metal конструкции, согласованное место крепления и проверенная ориентация.
Жидкости и влажные товары
Поглощают энергию и также меняют настройку антенны. Положение метки, форма упаковки и геометрия зоны проверяются отдельно.
FAQ
Частые вопросы о RFID на металле
Можно ли использовать обычную RFID-этикетку через прокладку?
Иногда расстояние от металла улучшает работу обычной метки, но результат зависит от толщины и материала прокладки, геометрии объекта и требований к креплению. Для серийного проекта надёжнее сравнить этот вариант со специализированной on-metal меткой на одинаковом тесте.
Можно ли считать метку через металлическую стенку?
Металл экранирует радиосвязь, поэтому считыватель и рабочая сторона метки должны находиться в согласованной зоне. Если метка установлена внутри закрытого металлического корпуса, место установки и технологическое окно проектируются отдельно.
От чего зависит дальность on-metal метки?
От конструкции и размера метки, объекта, места крепления, ориентации, мощности и антенны считывателя, рабочего частотного диапазона и окружающей среды. Каталожное значение используют только как ориентир до теста.
Можно ли печатать и кодировать on-metal метки?
Да, существуют печатные on-metal этикетки и специализированные принтеры для более толстых материалов. Совместимость конкретной метки с принтером и режим кодирования проверяются до закупки тиража.
Фактическая основа: официальные материалы GS1, Impinj и Zebra о работе RFID в сложных радиочастотных средах и выборе меток.
GS1: металл и вода · Impinj: как работает RAIN RFID · Zebra: типы RFID-меток
